视频&文档|Y551-B COD传感器

资料名称

Y551-B、C UV254 COD传感器.pdf

Y551-B使用视频.mp4

Y551-B校准视频.mp4

Y551-B COD传感器校准步骤

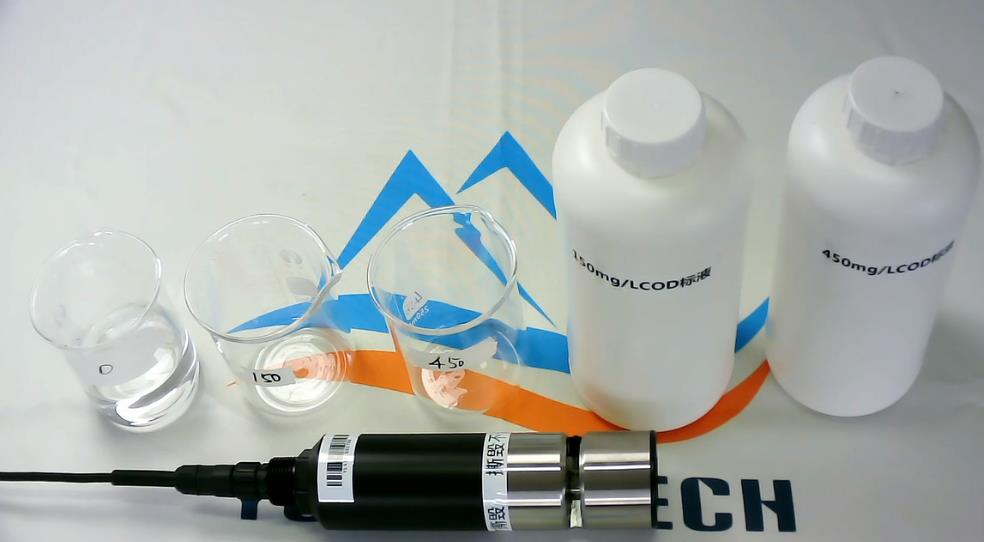

1、所需器具及原材料
所需器具：250mL烧杯3个，手套1副
原材料：150mg/L COD标液，450mg/L COD标液，蒸馏水或去离子水

2、校准步骤
禹山传感COD传感器用户校准方法有两种：一点校准和两点校准
（1）一点校准步骤（改变K值）
第1步：在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，根据实际情况通过“获取”和“设置”选项来修改“Q”的数值（默认Q值是0.5），在“COD”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到COD、浊度和温度的实时测量值；
第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下点击“自校准”，等待弹出窗口中的数值稳定，点击“OK”，完成自校准；
第3步：将传感器擦干后放入150mg/L COD标液中，在“自动校准”界面下，写入“单点/第一点校准值”150，点击“1点”进行一点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第4步：在“COD”界面下点击“开始”，得到COD、浊度和温度的实时测量值，检查COD是否接近150mg/L，验证一点校准是否成功。
（2）两点校准步骤（改变K值和B值）
第1步：在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，根据实际情况通过“获取”和“设置”选项来修改“Q”的数值（默认Q值是0.5），在“COD”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到COD、浊度和温度的实时测量值；
第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下点击“自校准”，等待弹出窗口中的数值稳定，点击“OK”，完成自校准；
第3步：将传感器擦干后放入150mg/L COD标液中，在“自动校准”界面下，写入“单点/第一点校准值”150，“第二点校准值”450，点击“2点”进行两点校准，等待弹出窗口中的数值稳定，点击“OK”，用蒸馏水或去离子水将传感器清洗干净后擦干，放入450mg/L COD标液中，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；
第4步：在“COD”界面下点击“开始”，得到COD、浊度和温度的实时测量值，检查COD是否接近450mg/L，用蒸馏水或去离子水将传感器清洗干净后擦干，放入150mg/L COD标液中，得到COD、浊度和温度的实时测量值，检查COD是否接近150mg/L，验证两点校准是否成功。
