 Y504-A在线荧光法溶解氧传感器校准步骤

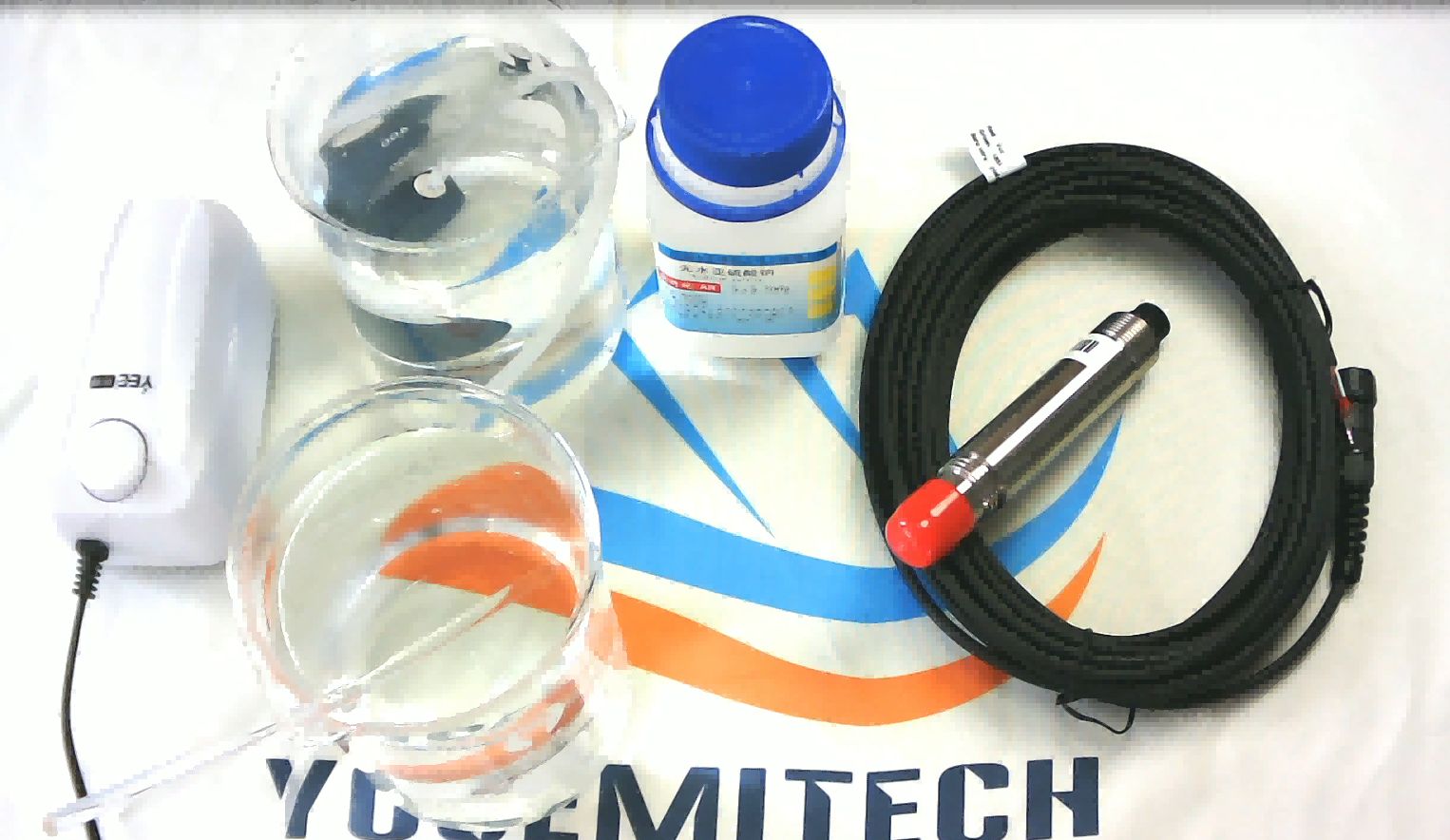

1、所需器具及原材料
    所需器具：1L烧杯2个，玻璃搅拌棒1根，空气增氧泵1个，手套1副。
    原材料：无水亚硫酸钠（CAS:7757-83-7），蒸馏水或去离子水。

2、校准步骤
    溶解氧传感器用户校准方法有两种：1点校准和2点校准；1点校准在0%氧水中完成；2点校准在0%氧水和100%氧水完成。
（1）一点校准步骤（改变K值）
    第1步：在电脑上打开禹山SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，根据实际情况通过“获取”和“设置”选项来修改“盐度”和“气压”的数值（默认盐度是0ppt，气压是101.35kPa），然后点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值；
    第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下点击“恢复”，在弹出的窗口中选择“确定”，再点击刚才的“获取”，检查K值和B值是否恢复成默认值（默认K值是1，B值是0）；
    第3步：在“自动校准”界面下，写入“单点/第一点校准值”100，点击“1点”进行一点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值是否正确写入；
    第4步：在“DO”界面下点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值，检查溶解氧百分比是否接近100%，验证一点校准是否成功。
（2）两点校准步骤（改变K值和B值）
    第1步：在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，根据实际情况通过“获取”和“设置”选项来修改“盐度”和“气压”的数值（默认盐度是0ppt，气压是101.35kPa），然后点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值；
    第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下点击“恢复”，在弹出的窗口中选择“确定”，再点击刚才的“获取”，检查K值和B值是否恢复成默认值（默认K值是1，B值是0）；
    第3步：在“自动校准”界面下，写入“单点/第一点校准值”是100，“第二点校准值”是0，点击“2点”进行两点校准，等待弹出窗口中的数值稳定，点击“OK”，然后将传感器放入0%氧水中，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；
    第4步：在“DO”界面下点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值，检查溶解氧百分比是否接近0%，然后将传感器放入100%氧水中，得到溶解氧百分比、溶解氧和温度的实时测量值，检查溶解氧百分比是否接近100%，验证两点校准是否成功。
