视频&文档|Y560-A NH4-N氨氮传感器

资料名称

Y560-A氨氮传感器.pdf

Y560-A使用视频.mp4

Y560-A校准视频.mp4

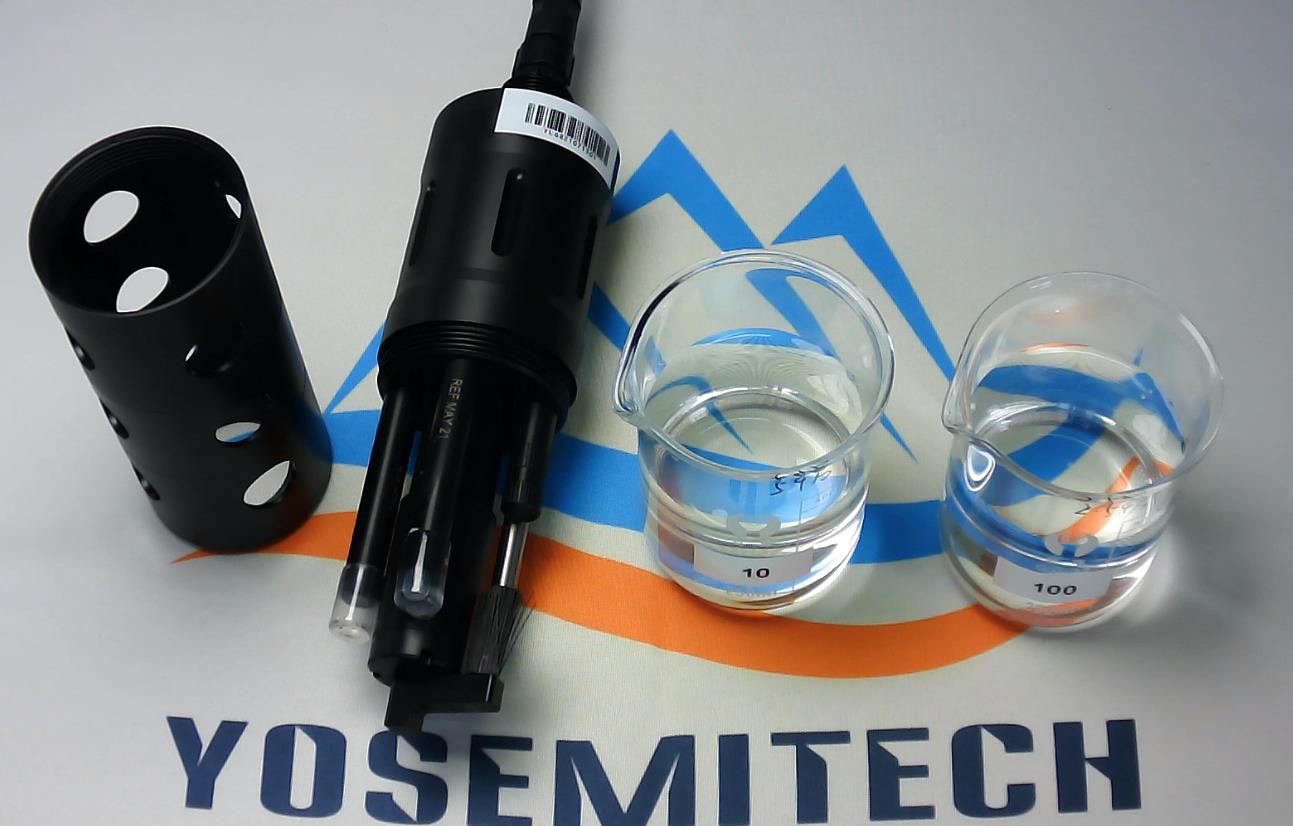

Y560-A 氨氮传感器校准步骤

1、所需器具及原材料
所需器具：250mL烧杯5个，手套1付
原材料：10mg/L 铵离子电极标液，100mg/L铵离子电极标液，pH标液粉包3包，蒸馏水或去离子水，离子调节剂

2、校准步骤
氨氮传感器的铵离子电极用户校准方法有两种：一点校准和两点校准。
（1）铵离子电极一点校准步骤（改变K值）
第1步：在电脑上打开禹山SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，在“NH4-N”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值；
第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下，写入“单点/第一点校准值”10，点击“1点”进行一点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第3步：在“NH4-N”界面下点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值，检查NH4+是否接近10mg/L，验证一点校准是否成功。
（2）铵离子电极两点校准步骤（改变K值和B值）
第1步：在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，在“NH4-N”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值；
第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下，写入“单点/第一点校准值”10，“第二点校准值”100，点击“2点”进行两点校准，等待弹出窗口中的数值稳定，点击“OK”，用蒸馏水或去离子水将传感器清洗干净后擦干，放入100mg/L 铵离子电极标液中，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；
第3步：在“NH4-N”界面下点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值，检查NH4+是否接近100mg/L，用蒸馏水或去离子水将传感器清洗干净后擦干，放入10mg/L 铵离子电极标液中，得到pH、NH4+、NH4-N和温度的实时测量值，检查NH4+是否接近10mg/L，验证两点校准是否成功。
（3）pH电极三点校准步骤
第1步：将pH=4.00的标液粉包溶于250mL蒸馏水或去离子水中，充分搅拌至完全溶解，将pH=6.86的标液粉包溶于250mL蒸馏水或去离子水中，充分搅拌至完全溶解，将pH=9.18的标液粉包溶于250mL蒸馏水或去离子水中，充分搅拌至完全溶解；
第2步：将线缆与传感器连接，取下传感器保护罩，将铵离子电极、pH电极和参比电极的保护套取下，再装上传感器保护罩，放入pH=4.00的标液中，将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，在“NH4-N”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值；
第3步：点击“停止”，结束数据测量，然后点击“校准”，选择“pH”，在“手动校准”界面下点击“获取”得到传感器的初始K1-K6值。在“自动校准”界面下，写入“第一点校准值”是4.00，“第二点校准值”是6.86，“第三点校准值”是9.18，点击“3点”进行三点校准，等待弹出窗口中的数值稳定，点击“OK”，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=6.86的标液中，等待弹出窗口中的数值稳定，点击“OK”，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=9.18的标液中，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K1-K6值是否正确写入；
第4步：在“NH4-N”界面下点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值，检查pH值是否接近9.18，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=6.86的标液中，得到pH、NH4+、NH4-N和温度的实时测量值，检查pH值是否接近6.86，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=4.00的标液中，得到pH、NH4+、NH4-N和温度的实时测量值，检查pH值是否接近4.00，验证三点校准是否成功。
