Y532-A pH传感器校准步骤

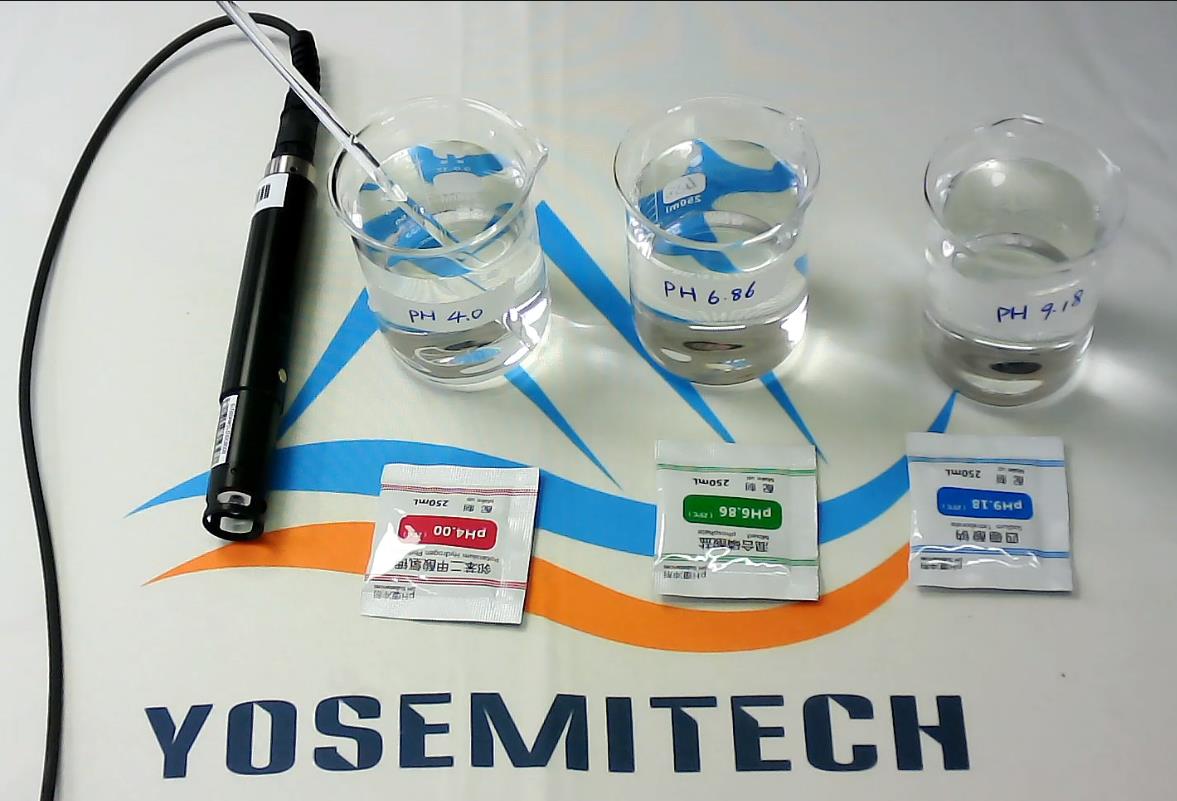

1、所需器具及原材料
所需器具：250mL烧杯3个，玻璃搅拌棒1个，手套1付
原材料：pH标液粉包3包，蒸馏水或去离子水

2、校准步骤
pH传感器用户校准方法有一种：三点校准
将pH=4.00的标液粉包溶于250mL蒸馏水或去离子水中，充分搅拌至完全溶解；
将pH=6.86的标液粉包溶于250mL蒸馏水或去离子水中，充分搅拌至完全溶解；
将pH=9.18的标液粉包溶于250mL蒸馏水或去离子水中，充分搅拌至完全溶解。
3、三点校准步骤

第1步：取下传感器前端的黑色塑料帽，放入pH=4.00的标液中，将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，然后点击“开始”，得到pH，ORP和温度的实时测量值；

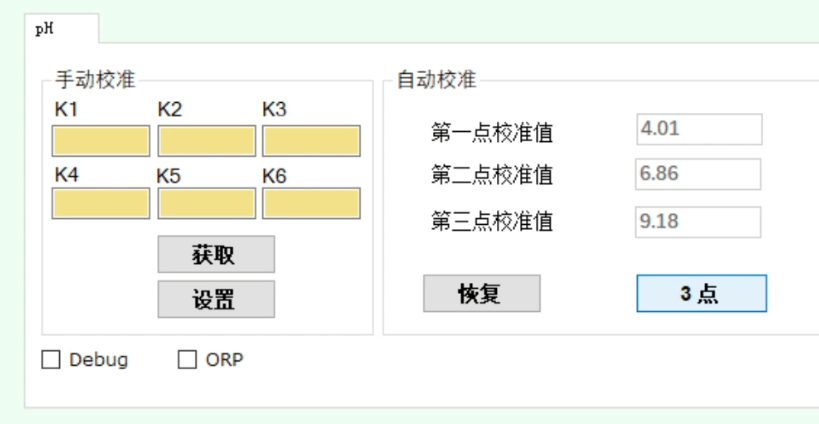

第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K1-K6值。
在“自动校准”界面下，写入“第一点校准值”是4.00，“第二点校准值”是6.86，“第三点校准值”是9.18，点击“3点”进行三点校准，等待弹出窗口中的数值稳定，点击“OK”，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=6.86的标液中，等待弹出窗口中的数值稳定，点击“OK”，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=9.18的标液中，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K1-K6值是否正确写入；
第3步：在“pH”界面下点击“开始”，得到pH，ORP和温度的实时测量值，检查pH值是否接近9.18，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=6.86的标液中，得到pH，ORP和温度的实时测量值，检查pH值是否接近6.86，用蒸馏水或去离子水将传感器清洗干净后擦干，放入pH=4.00的标液中，得到pH，ORP和温度的实时测量值，检查pH值是否接近4.00，验证三点校准是否成功。
