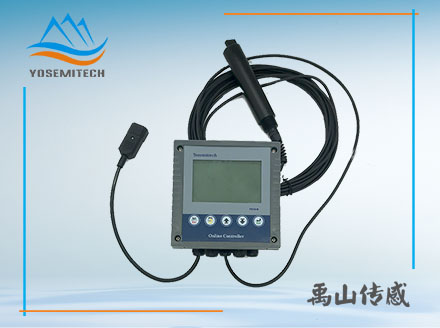

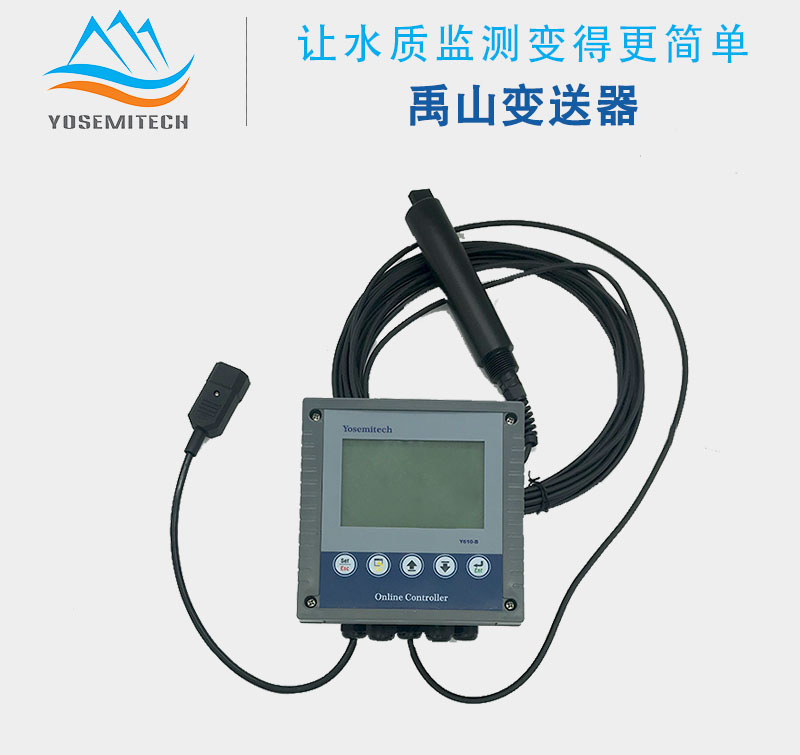

禹山通用单参数变送器特点：
1. 自动识别，即插即用，支持禹山所有数字传感器
2. 一路4-20mA输出，一路RS485数字输出
3. 带继电器控制，用户可以设定报警上下限和周期
4. 工业级标准，输出隔离，抗干扰能力强
|
序号 |
符号 |
描述 |
注意 |
|
1 |
AC-N |
交流电源(零线) |
|
|
2 |
AC-L |
交流电源(火线) |
|
|
3 |
GND |
设备地,需接大地 |
|
|
4 |
Relay1 NC |
常闭 |
|
|
5 |
Relay1 CO |
继电器公共端 |
|
|
6 |
Relay1 NO |
常开 |
|
|
7 |
Relay2 NC |
常闭 |
|
|
8 |
Relay2 CO |
继电器公共端 |
|
|
9 |
Relay2 NO |
常开 |
|
|
10 |
5 V |
连接探头电源 |
溶氧,浊度,电导、pH、叶绿素、水中油，蓝绿藻，盐度，污泥浓度，ORP可接5V电源 |
|
11 |
Sensor GND |
连接探头GND |
|
|
12 |
Sensor 485A |
连接探头485接口A信号线 |
|
|
13 |
Sensor 485B |
连接探头485接口B信号线 |
|
|
14 |
12V |
连接探头电源 |
适合所有探头，其中COD，氨氮必须接12V电源 |
|
15 |
mA- |
4-20mA输出负极 |
|
|
16 |
mA+ |
4-20mA输出正极，电流输出 |
详见7.3 |
|
17 |
HOST 485A |
连接Modbus总线接口A信号线 |
|
|
18 |
HOST 485B |
连接Modbus总线接口B信号线 |
|
|
19 |
HOST GND |
接地 |
注：依次安装传感器，4-20mA输出线缆和AC电源。完全装配好后，上电。
传感器线缆定义
|
线颜色 |
信号定义 |
|
黑色 |
GND |
|
绿色 |
485_A |
|
白色 |
485_B |
|
红色 |
VCC |
|
裸露线（棕色） |
屏蔽信号 |
